PRODUCTS業務用リングバーナーシリーズ

業務用バーナーは用途に合わせた多種多様な品揃え。きっと「ちょうど良い」が見つかります

バーナーセット・バーナーヘッド

U-20

バーナーセット

U-20バーナーヘッド
製品仕様
ガス
4.7kW 4,000kcal/h 0.33kg/h
サイズ
全長
510mm
バーナー径
135mm
パイプ
230mm
高さ
57mm(足の部分を除く37mm)
重量
3㎏

※U-20のみ都市ガス用ホースエンドφ9.5mm

バーナーヘッド

U-20バーナーヘッド U-20バーナー図面

製品仕様

パイプ径 3/4吋
炎孔仕様 2.8mm×84ヶ
ノズル径 LPG: 1.2mm
13A: 1.6mm
インプット 4,000kcal/h
バーナー径 135mm

U-21

バーナーセット

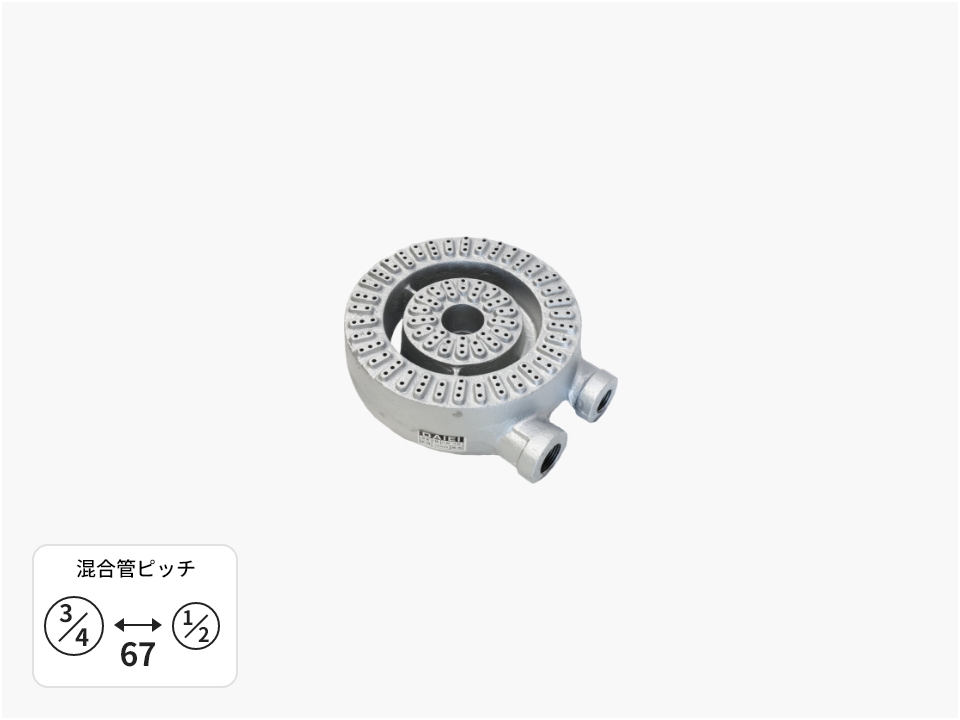

U-21バーナーヘッド
製品仕様
ガス
6.7kW 5,750kcal/h 0.48kg/h
サイズ
全長
580mm
バーナー径
175mm
パイプ
230mm
前管
240mm
高さ
63mm(足の部分を除く40mm)
重量
10㎏

バーナーヘッド

U-21バーナーヘッド U-21バーナー図面

製品仕様

  内 外
パイプ径 1/2吋 3/4吋
炎孔仕様 2.8mm×45ケ 2.8mm×90ケ
ノズル径 LPG: 0.8mm
13A: 1.1mm		 LPG: 1.2mm
13A: 1.6mm
インプット 1,800kcal/h 4,000kcal/h
バーナー径 175mm

U-22

バーナーセット

U-22バーナーヘッド
製品仕様
ガス
9.6kW 8,200kcal/h 0.68kg/h
サイズ
全長
630mm
バーナー径
200mm
パイプ
230mm
前管
235mm
高さ
65mm(足の部分を除く50mm)
重量
12㎏

バーナーヘッド

U-22バーナーヘッド U-22バーナー図面

製品仕様

  内 外
パイプ径 3/4吋 1吋
炎孔仕様 2.8mm×60ケ 2.8mm×120ケ
ノズル径 LPG: 1.0mm
13A: 1.3mm		 LPG: 1.4mm
13A: 1.9mm
インプット 2,800kcal/h 5,500kcal/h
バーナー径 200mm

U-23

バーナーセット

U-23バーナーヘッド
製品仕様
ガス
17.6kW 15,100kcal/h 1.25kg/h
サイズ
全長
670mm
バーナー径
250mm
パイプ
230mm
前管
310mm
高さ
63mm(足の部分を除く52mm)
重量
15㎏

バーナーヘッド

U-23バーナーヘッド U-23バーナー図面

製品仕様

  内 中 外
パイプ径 1/2吋 3/4吋 1吋
炎孔仕様 2.8mm×45ヶ 2.8mm×90ヶ 2.8mm×180ヶ
ノズル径 LPG: 0.8mm
13A: 1.1mm		 LPG: 1.2mm
13A: 1.6mm		 LPG: 1.8mm
13A: 2.4mm
インプット 1,800kcal/h 4,000kcal/h 9,500kcal/h
バーナー径 250mm

U-24

バーナーセット

U-24バーナーヘッド
製品仕様
ガス
22.3kW 19,150kcal/h 1.59kg/h
サイズ
全長
870mm
バーナー径
340mm
パイプ
320mm
前管
370mm
高さ
80mm(足の部分を除く60mm)
重量
20㎏

バーナーヘッド

U-24バーナーヘッド U-24バーナー図面

製品仕様

  内 中 外
パイプ径 3/4吋 1吋 1 1/4吋
炎孔仕様 2.8mm×45ヶ 2.8mm×126ヶ 2.8mm×252ヶ
ノズル径 LPG: 0.8mm
13A: 1.1mm		 LPG: 1.4mm
13A: 1.9mm		 LPG: 2.1mm
13A: 2.8mm
インプット 1,800kcal/h 5,500kcal/h 12,000kcal/h
バーナー径 340mm

U-25

バーナーセット

U-25バーナーヘッド
製品仕様
ガス
38.6kW 33,200kcal/h 2.76kg/h
サイズ
全長
965mm
バーナー径
425mm
パイプ
320mm
前管
450mm
高さ
84mm(足の部分を除く62mm)
重量
25㎏

バーナーヘッド

U-25バーナーヘッド U-25バーナー図面

製品仕様

  内 中 内外 外
パイプ径 3/4吋 1吋 1 1/4吋 1 1/4吋
炎孔仕様 2.8mm×45ヶ 2.8mm×126ヶ 2.8mm×252ヶ 2.8mm x 288ヶ
ノズル径 LPG: 0.7mm
13A: 1.1mm		 LPG: 1.4mm
13A: 1.9mm		 LPG: 2.1mm
13A: 2.8mm		 LPG: 2.2mm
13A: 3.0mm
インプット 1,800kcal/h 5,500kcal/h 12,000kcal/h 14,500kcal/h
バーナー径 425mm

中華バーナーシリーズ

B2-210

B2-210 B2-210

製品仕様

  内 外
パイプ径 3/4吋 1吋
炎孔仕様 5.7mm×19ヶ 5.7mm×51ヶ
ノズル径 LPG: 1.2mm LPG: 1.9mm
インプット 4,000kcal/h 10,500kcal/h

B2-250

B2-250 B2-250

製品仕様

  内 外
パイプ径 3/4吋 1吋
炎孔仕様 4.8mm×30ヶ 4.8mm×72ヶ
ノズル径 LPG: 1.3mm LPG: 2.1mm
インプット 4,700kcal/h 12,000kcal/h

B3-210

B3-210 B3-210

製品仕様

  内 外
パイプ径 1吋 1吋
炎孔仕様 5.8mm×27ヶ 5.8mm×60ヶ
ノズル径 LPG: 1.4mm LPG: 2.0mm
インプット 6,200kcal/h 13,800kcal/h

ユニバーナー

B3-210

製品仕様

品名 2 1/2 4 1/2 5 6 1/2 7 8 1/2
直径 73mm 115mm 130mm 155mm 180mm 220mm
混合管(ピッチ) 3/4 3/4 3/4 3/4 ← 90 → 3/4 3/4 ← 90 → 3/4 1 ← 90 → 3/4
LP用ノズル径 0.9mm 1.3mm 1.4mm 0.9mm / 1.4mm 1.1mm / 1.4mm 1.3mm / 1.5mm
インプット 2,900kcal/h 4,500kcal/h 5,500kcal/h 7,300kcal/h 8,500kcal/h 11,000kcal/h
参考使用五徳 180 240 240 320 320 360
